[CAD 전산응용건축제도 실기] 현관, 테라스, 계단 그리기



첫 Line을 기준으로 아래로 내려가는 offset 값 >> 30 80 85 150 50 200





현관 난방 삭제

거실에는 난방이 있지만

현관에는 난방이 없으니까 30 80 85 삭제







철근콘크리트 연장

테라스까지 연장해줍니다.











Rec 230, 70 만들어 주고 그 위로 copy해서 2개의 블럭을 만들어 줍니다.

왼쪽 박스 확대한 사진이 오른쪽





Offset 20 해주고 벽돌(Rec 230,70) 두개를 제외 한 Line들을 Trim으로 정리해줍니다.





▼ Line 정리 후







해칭 및 온수파이프 넣기

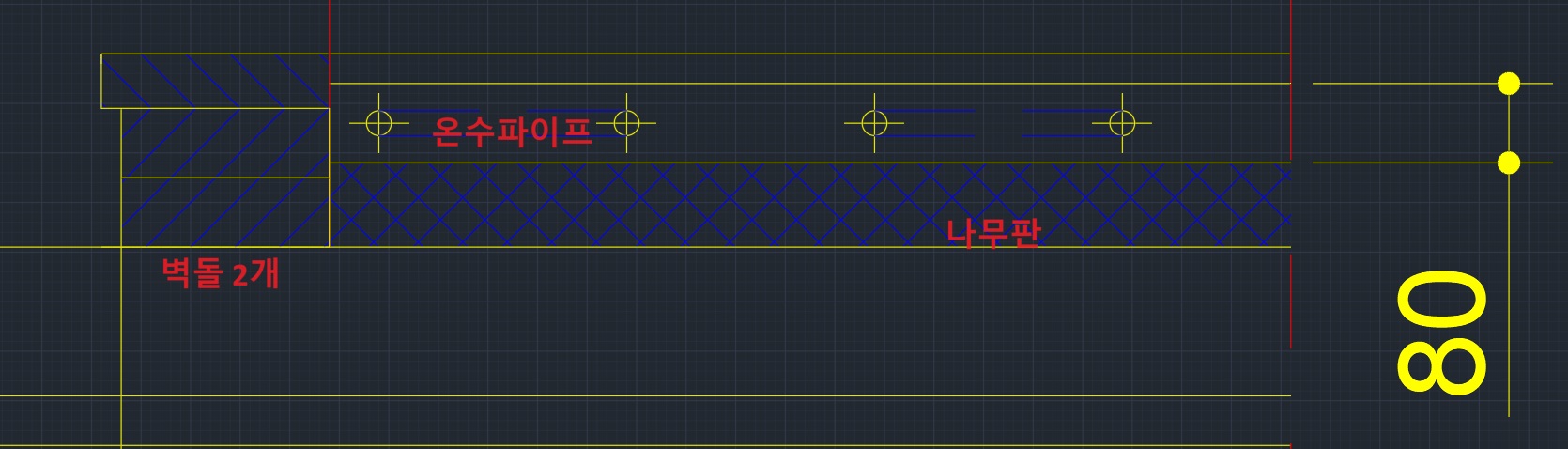

벽돌 2개와 나무판, 그리고 온수 파이프





고급 모르타르, 테라스 계단

offset 300 >> 계단 한 칸의 폭이 300

offset 30 >> 고급보호 모르타르









offset 위로 30 해주었던 기준선을 기준으로 이번엔 아래로 offset 해주는데 기준선과 GL선과의 거리가 255되므로 255의 반 값으로 offset 하기위해 [O]ffset 255/2 를 해줍니다.





offset 255/2 해준 선을 왼쪽으로 한 칸 Extend 해줍니다.





▼ Extend 해준 상태





▼ Trim으로 Line 정리 한 상태





▼ Line으로 대각선을 이어주고 대각선을 아래로 offset 150 해줍니다. 그리고 왼쪽 Line도 offset 150 해줍니다.





▼ GL선 기준으로 아래로 300 내려주고 그 선을 offset 150 해줍니다.







▼ Trim, fillet으로 정리 해주고 offset 30 해줍니다.





▼  offset 30한 Line들을 정리해주고 마감선으로 변경





기초 만들고 전체 마무리

기초를 copy 복사(기준점 잡고)해서 기준점에 copy 붙여넣기 후 offset 100하고 Trim으로 정리





걸레받이



Trim 해주고 입면선으로 변경해 마무리





완성!!
