[CAD 전산응용건축제도 실기] Ch.03 표제란, 윤곽선 작성, 치수 스타일 설정

요약

1. 표제란 작성
2. 윤곽선 작성
3. 치수 스타일 설정[D]


1. 표제란 작성


1. [Rec]tangle - @420, 297(A3) - [O]ffest - 10(안쪽으로)






[Rec]tangle - @ 100,10 - enter - enter - 50,-30 - 전체 드래그 - x(폭파)









[O]ffset - 10







[O]ffset - 25









[Trim]으로 삭제해서 마무리 해줍니다.






표제란을 왼쪽 위에 위치시켜줍니다.







안쪽 윤곽석 굵기 키워줍니다.
[PE] - [W]idth - 1(mm)








스케일 지정을 해줍니다.
[Sc] - 전체 선택 - 기준점 설정 - 축적비율 설정 - 40입력
화면 재구성 [Z]oom - [a](전체) - enter


[T]ext - enter - 굴림체 100 선택 - '수험번호' 입력 - justification - Middle Center mc 선택 - Close Text Editor





수험번호 가운데로 위치시키기까지 마쳤으면 Close Text Editor Close 해주어 마칩니다.

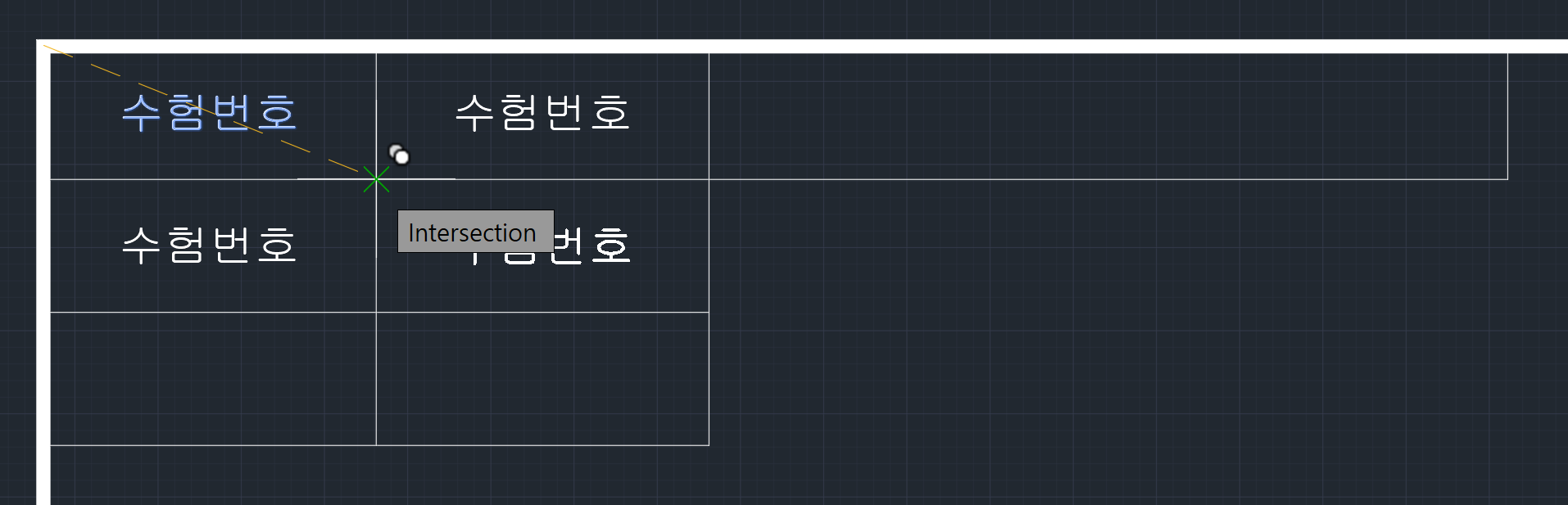

[co]py - 기준점 왼쪽 모서리 위 선택 - copy 진행









전체선택 후 '치수 및 문자' 레이어로 바꿔줍니다.

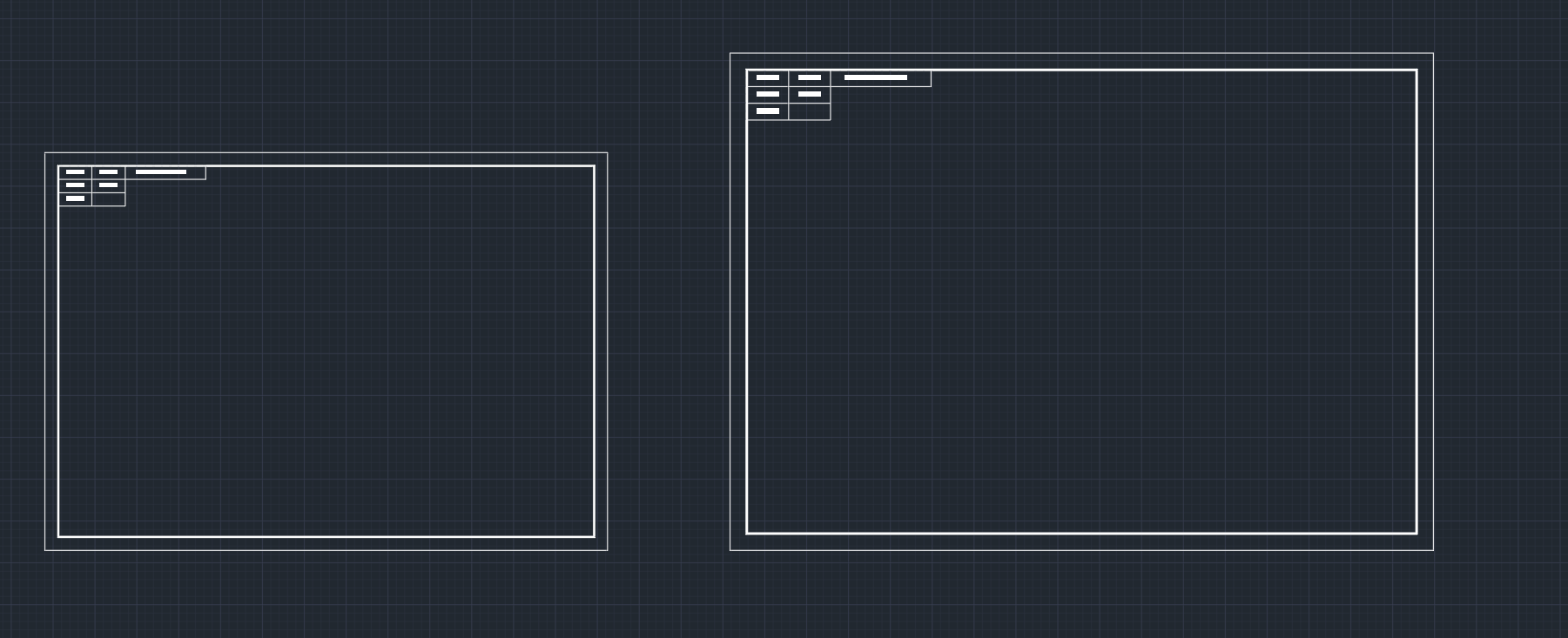

[co]py로 오른쪽에 입면도용으로 하나 더 만들어 줍니다.

왼 - 단면도 / 우 - 입면도



단면도는 40배, 입면도는 50배

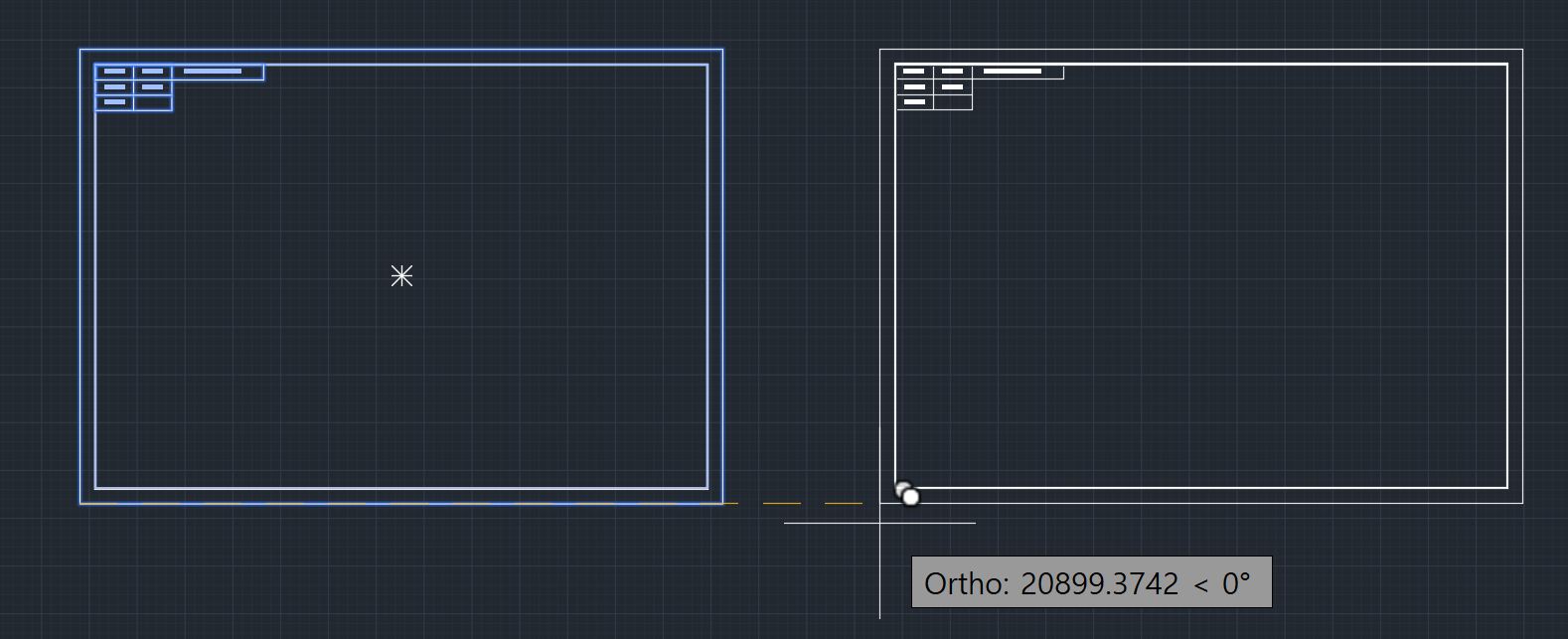

그렇기 때문에 오른쪽 입면도는 [Sc]ale - 왼쪽 아래 기준점 잡고 - [R]eference - 40(현 길이) - 50(바꾸고 싶은 길이) 하게되면 왼쪽이 완성 됩니다.





---



2. 치수 스타일 설정[D]

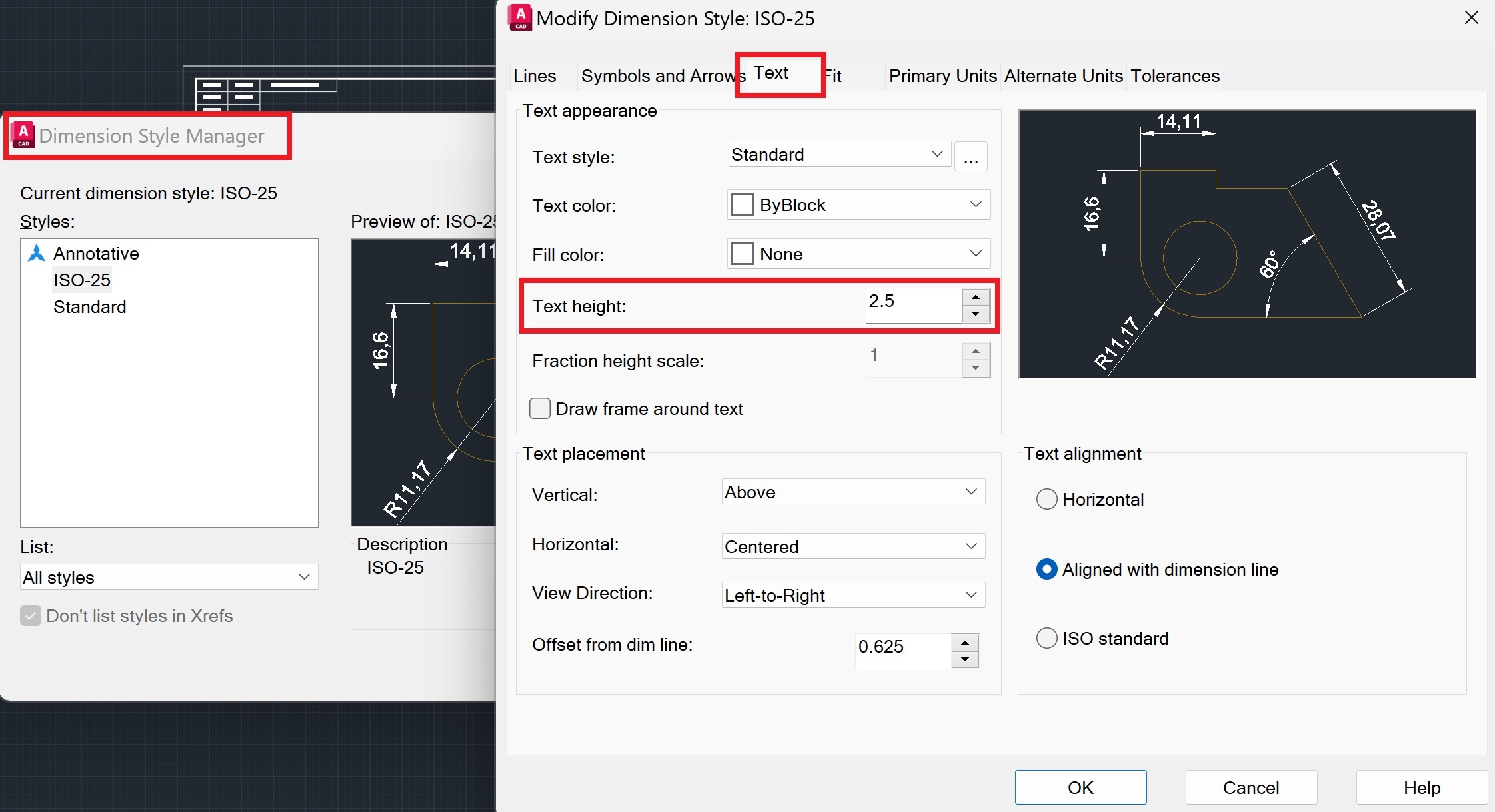

[D]im style - Text - Text height - 2.5로 변경

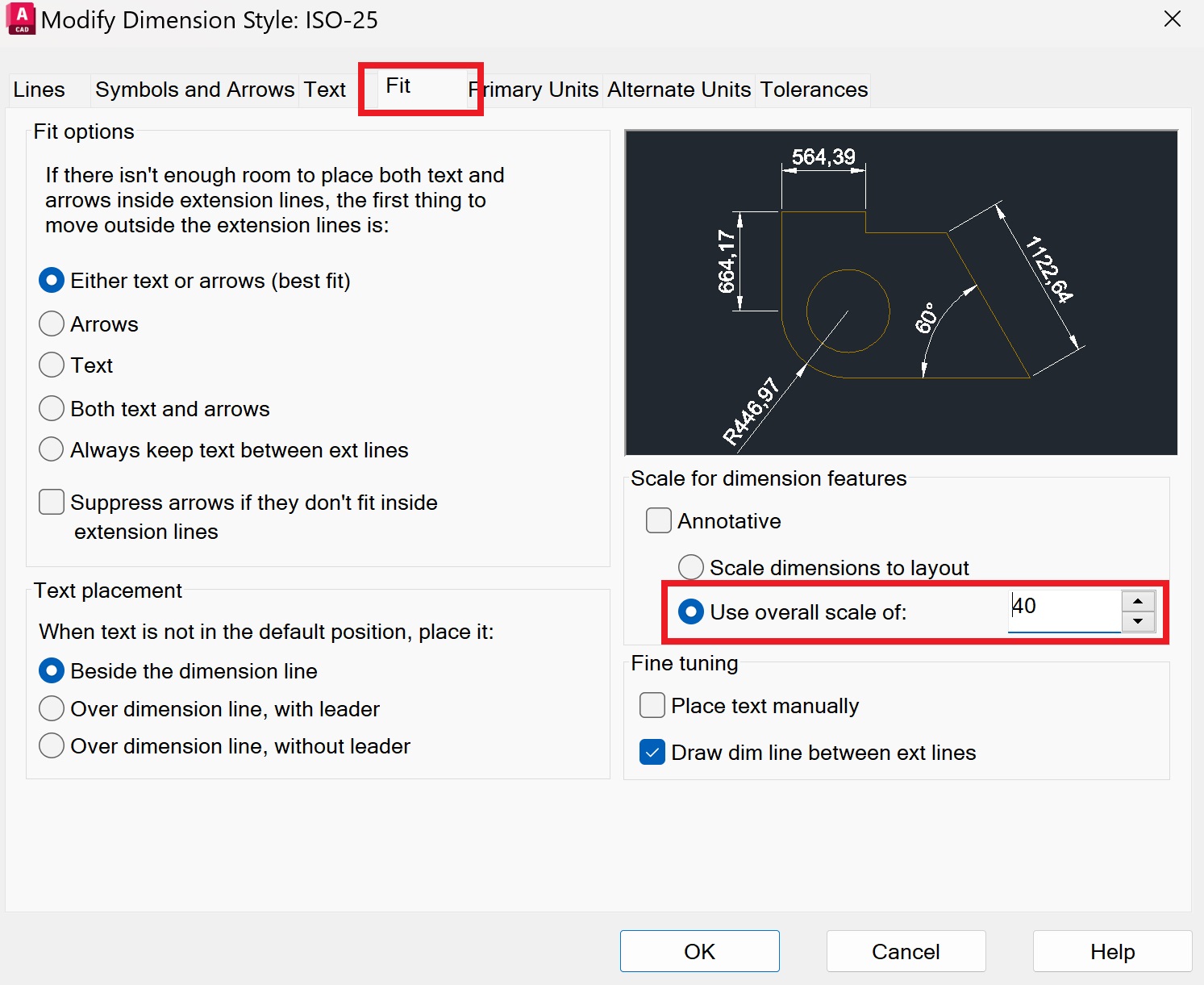

Fit - Use overall scale of - 40배로 변경

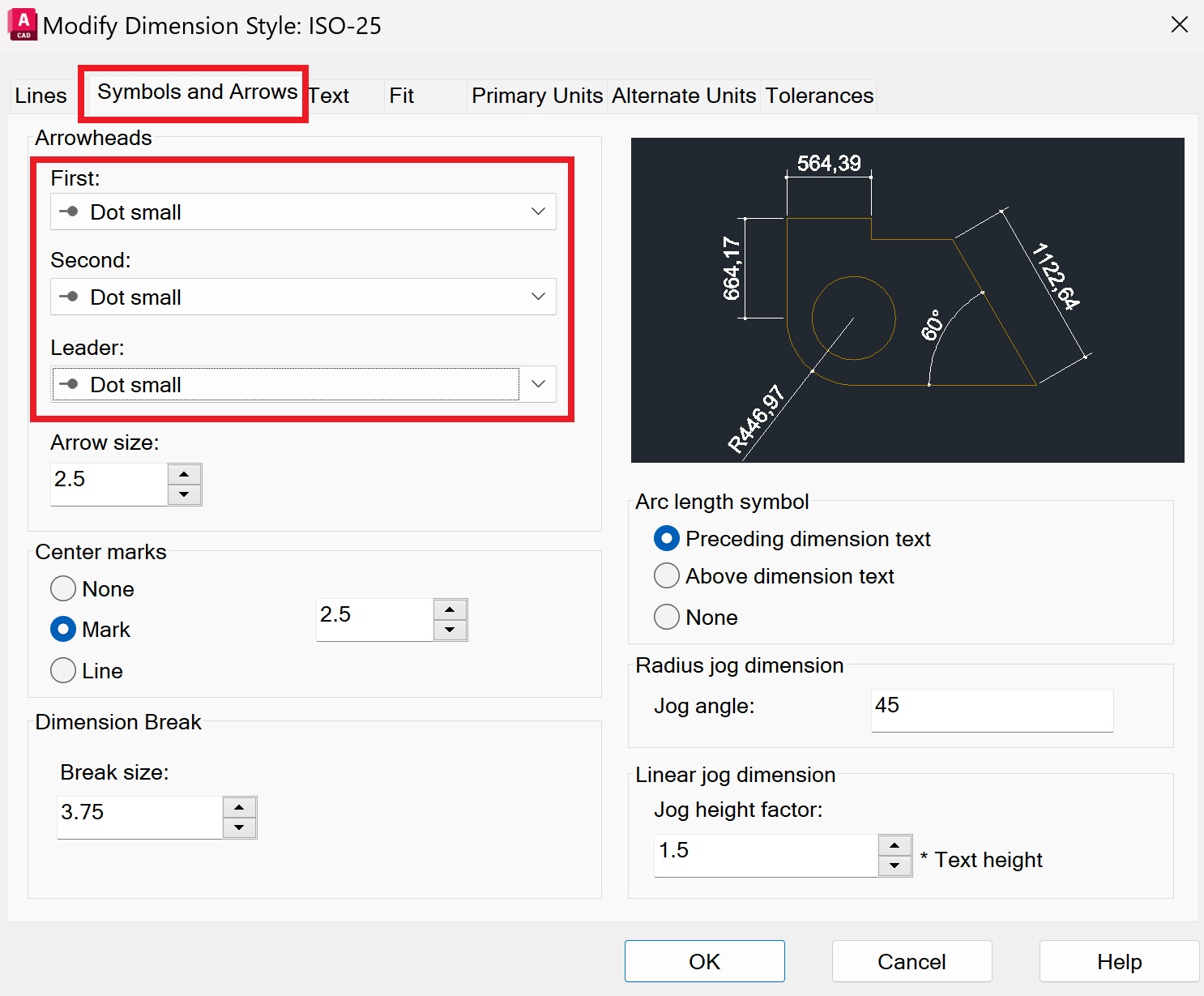

Symbols and Arrows - Dot small로 모두 변경

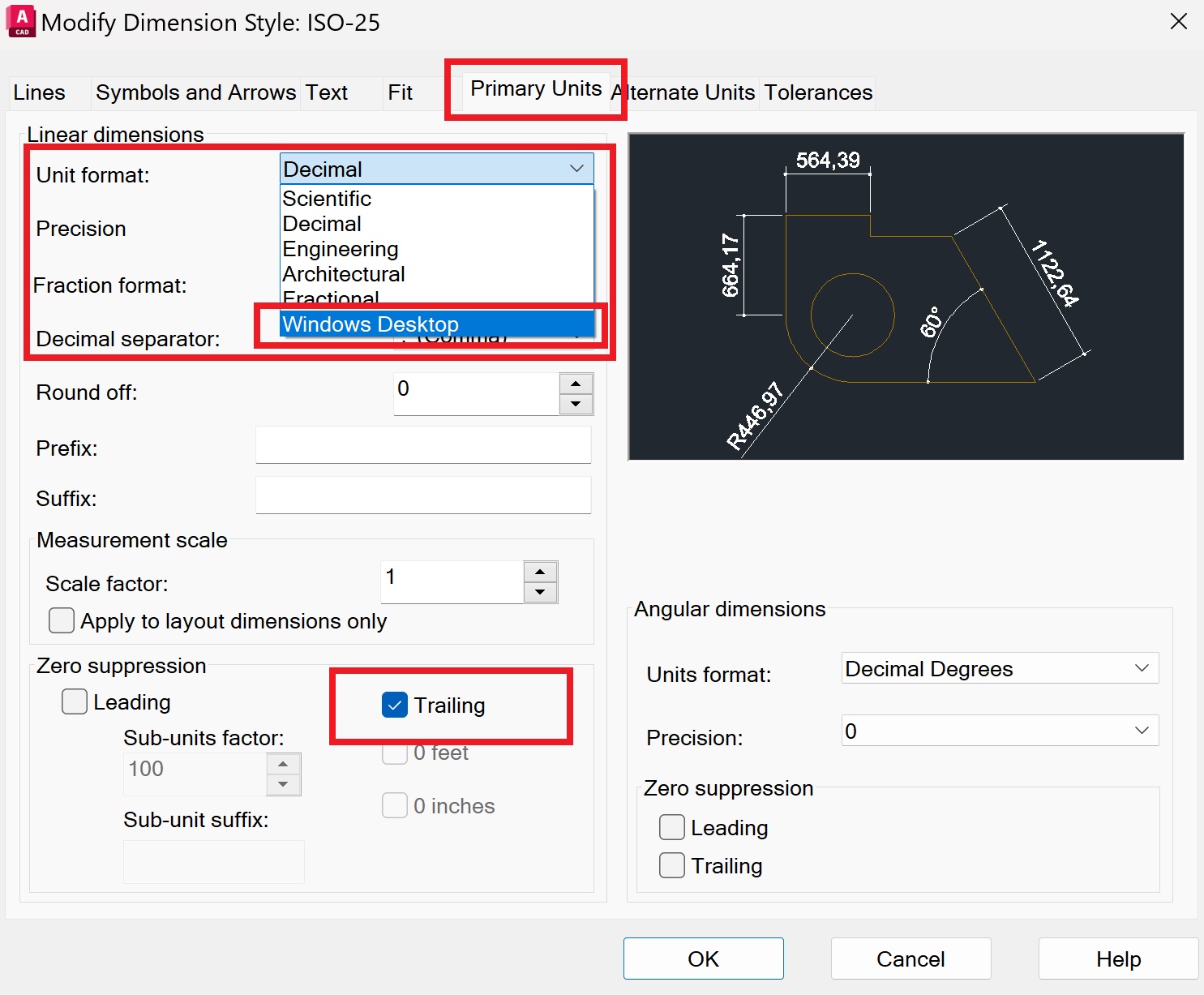

Primary Units 에서 Unit format을 Windows Desktop으로 변경해주고

아래 Trailing가 체크되어있는지 잘 확인해줍니다.
