[CAD 전산응용건축제도 실기] 줄기초와 외벽내벽 그리기



줄기초 및 외벽 내벽 기초

임의의 가로 세로선 그어주기

세로 중심선 기준 양쪽으로 200 200 100

가로 GL 기준 위로 450, 아래로 700 300 50 200







정리 후 ▼

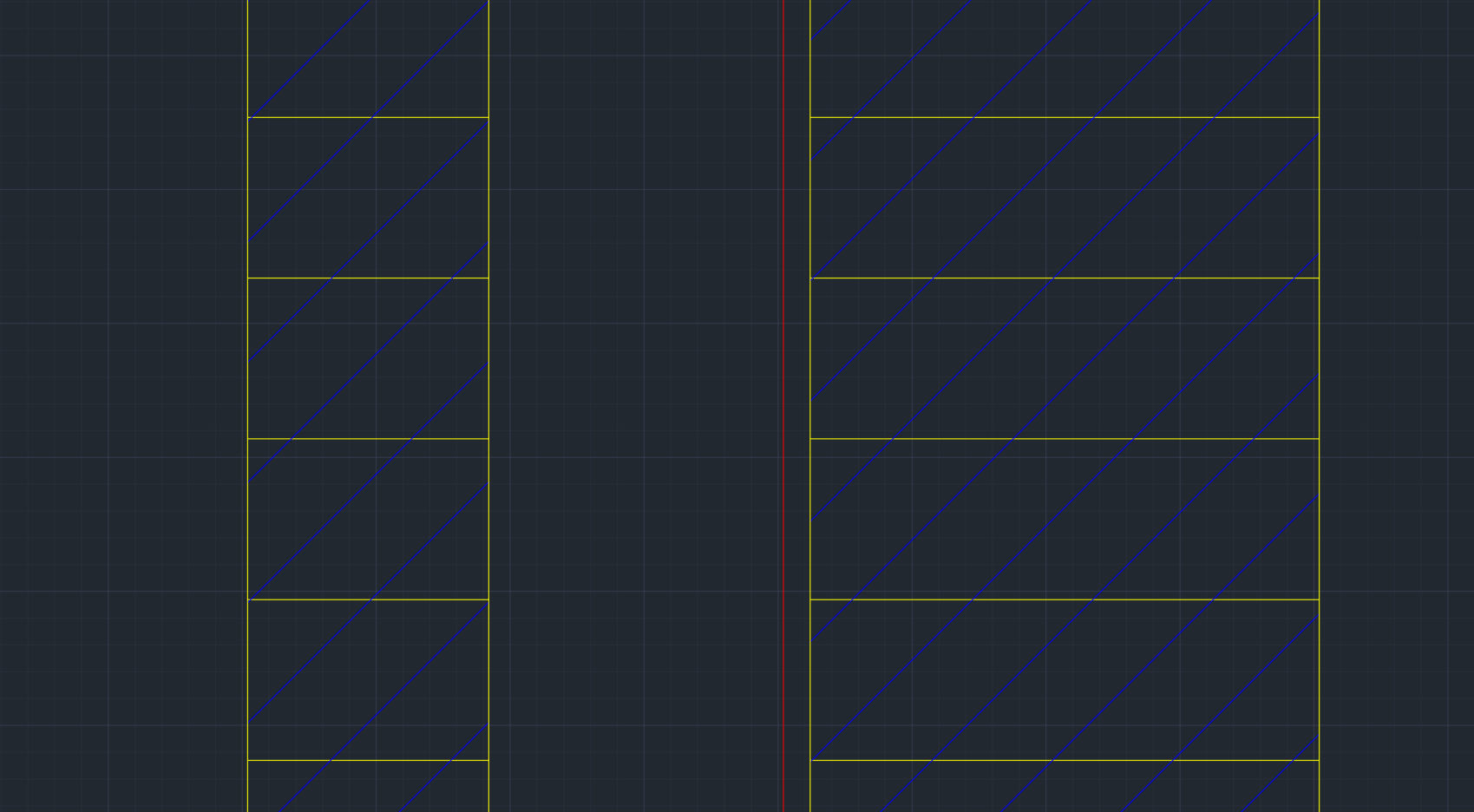

가로선을 기준으로 [O]ffset 120은 벽돌 두장 높이









해칭선 넣기 1





해칭선 넣기 2











단열재

[O]ffset 60

Line type: Batting





Linetype scale 0.38







왼쪽 내벽의 빨간 중심선을 기준으로 외벽을 만들기 위해 오른쪽으로 [O]ffset 3500 그리고 밑에 줄기초를 잡기 위해 이전과 같은 작업을 해준다.





---







줄기초와 외벽 내벽
