[CAD 전산응용건축제도 실기] 난방 및 방수바닥 구조



GL선 기준으로 층고 450 선을 기준으로 아래로 offset을 이용해서 Line을 그려줍니다. 30 80 85 150 50 200



30 보호 모르타르

80 콩자갈 다짐 ( 온수파이프 설치)

85 단열재 (시험장마다 단열재 두께 달라지므로 확인요망)

150 철근콘크리트 (일체식 구조로 표시 trim 사용)

50 밑창 콘크리트

200 잡석다짐

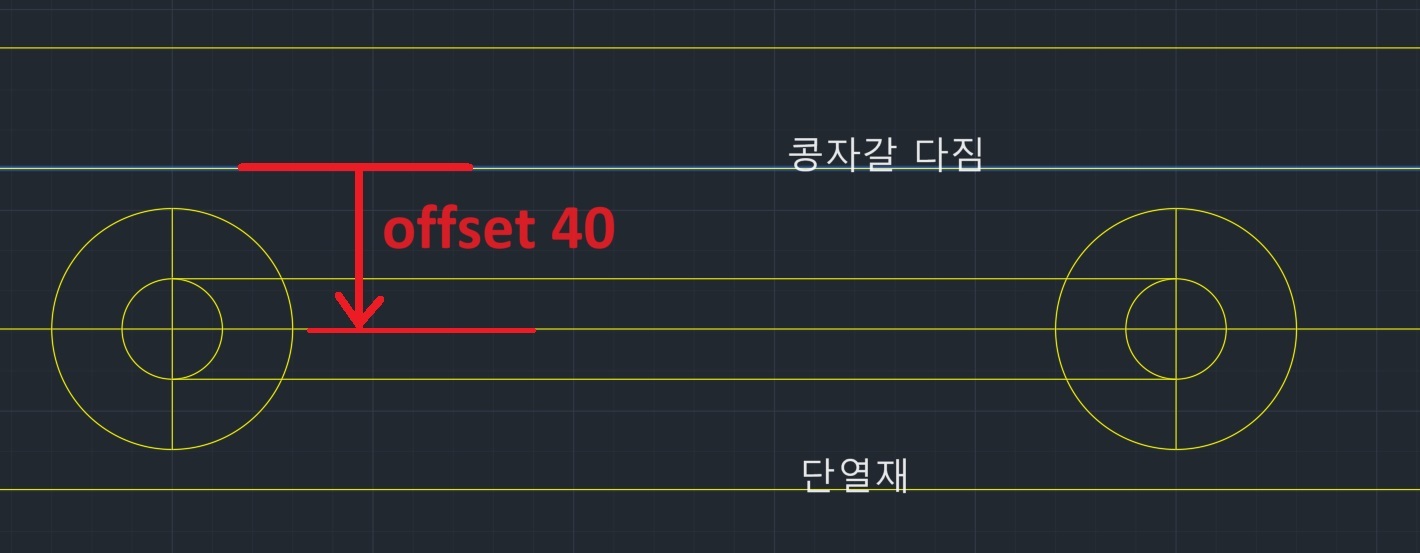

온수파이프를 설치하기 위해서 콩자갈 다짐과 단열재 사이 온수파이프를 그려야 하므로 그 사에 Line을 그려줍니다.

그리고 적당한 지점에 [C]ircle 반지름 12.5, 30 을 그려주고 왼쪽 250 떨어진 지점에 [Co]py를 해줍니다.





[Tr]im으로 선 정리를 해주고 가운데 레이어를 해칭선으로 변경, Line type을 Hidden선으로 변경해줍니다.

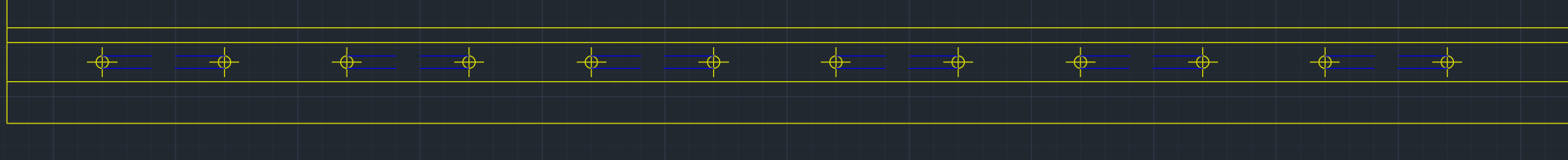

그리고 배열복사 [Ar]ray로 여러개 만들어 줍니다.



설정값은 아래와 같이







단열재 해칭

은 아래와 같이







보온 모르타르

벽체에서 [O]ffset 20씩 적용 후 [F]illet으로 정리







액체 방수

벽체에서 [O]ffset 10 후 [F]illet으로 정리





▼ 보온 모르타르와 액체방수 2차가 정리된 모습

Layer - 해칭선/ Line type - Hidden







욕실 해칭
