CAD 블록설정 방법
블럭설정 방법에는 2가지 있습니다.
첫 번째, Block명령어 이용
두 번째, Ctrl + c 하고 붙여 넣을 때 Ctrl Shift V 하면 자동으로 블럭설정이 되면서 붙여 넣기가 됩니다.
Block 명령어 블록설정 방법

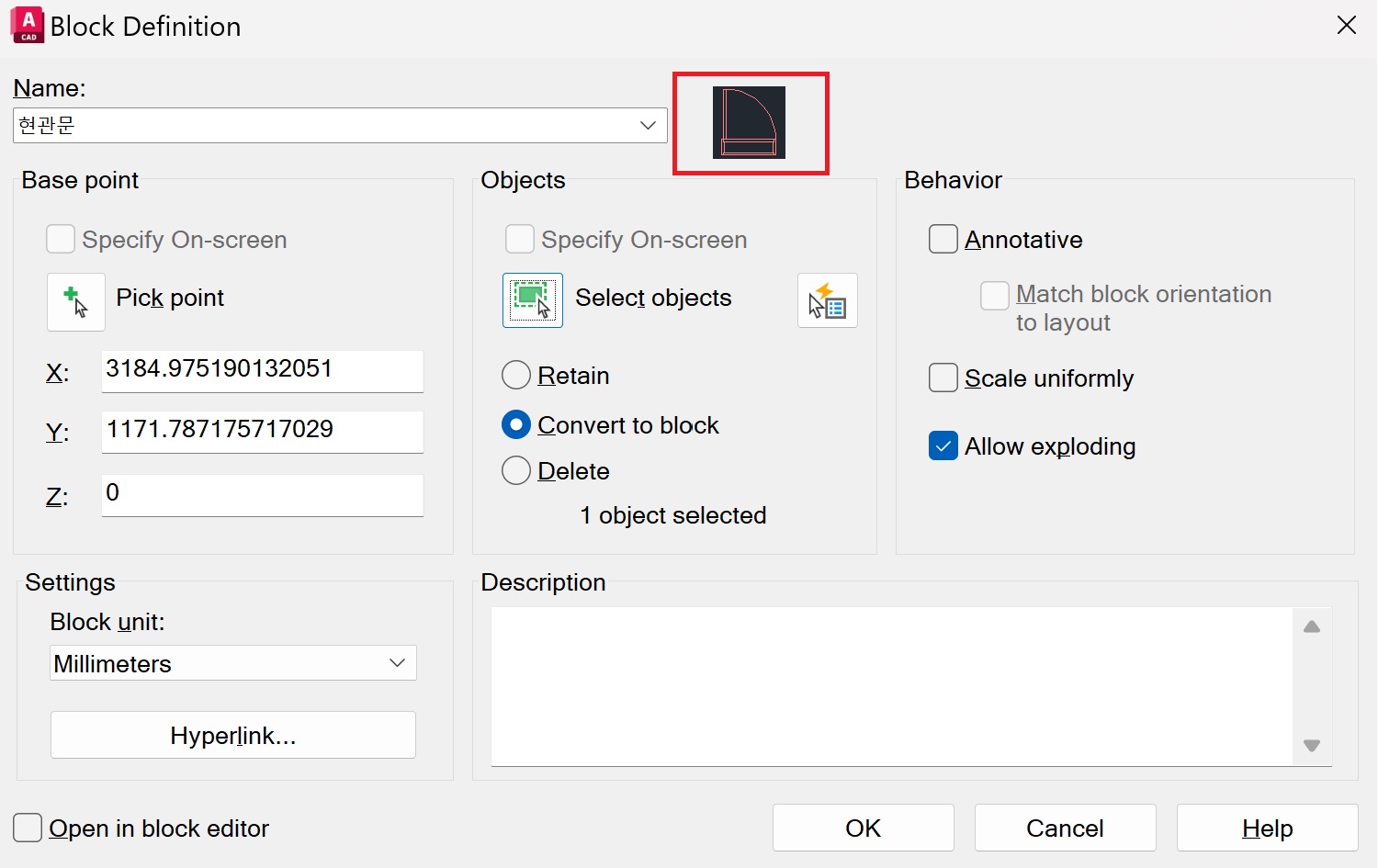

1. 블록 설정을 하고자 하는 툴을 만들어 놓고 나서 빈 공간에 Block(명령어)를 친다 - Block Definition 창이 뜸.
2. 블록의 Name을 설정(예시: 현관문)하고 Pick point 클릭 - OK
3. 그러면 어떤 점을 기준으로 정할지 Point 위치를 잡는다. Midpoint로 설정해 두는 게 사용하기 편리하다.
4. Midpoint 위치 잡아 클릭하면 다시 Block Definition 창이 뜬다.

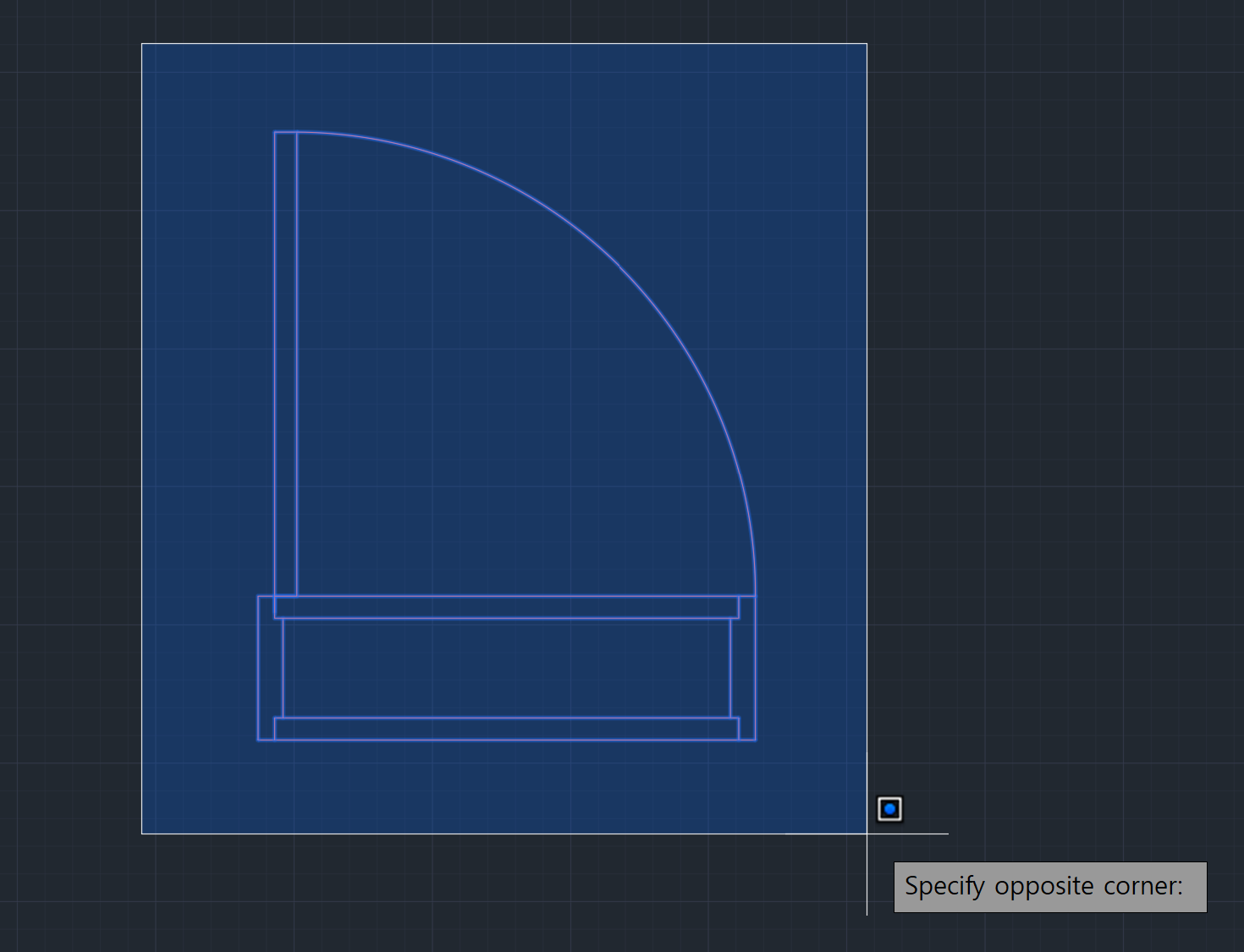

5. Select objects 클릭 - 전체 드래그 - 엔터 - OK
6. 블록이 잡힘 - 최종적으로 OK

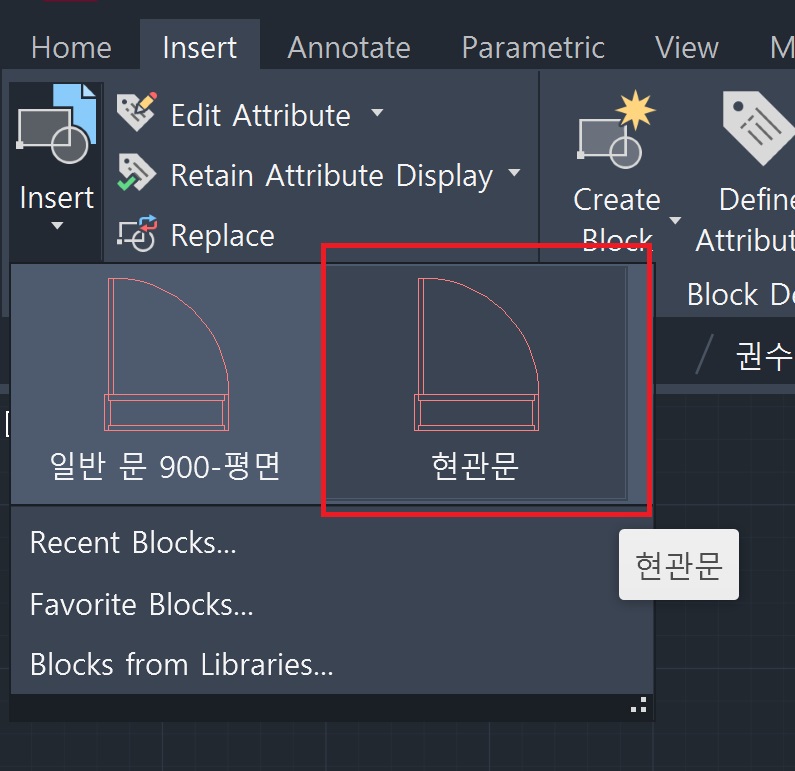

7. Insert 확인하면 예시로 블록설정했던 현관문이 등록되어 있음.
블록을 설정했으면 어떻게 사용하는지 알아야겠죠?
설정한 블럭을 사용하는 경로에는 여러 가지 있습니다.
🔽 CAD Insert(블럭 Block)사용경로
CAD Insert (블럭 Block)사용경로
CAD Insert(블럭 Block) 사용 경로 1. 리본메뉴 - Insert - 설정한 블록 클릭 - 사용 2. 리본메뉴 - Insert - Recent Blocks 클릭(아래 화면이 뜸) - Recent - 설정한 블록 클릭 - *Rotation 체크(이유) - 사용 *Rotation 체크
