CAD 인테리어 도면 외부/내부 윤곽선 정리 'Multilines Edit Tools'

도면 윤곽선 정리  'Multilines Edit Tools'


* 유의사항: CAD 상에 보이는 모든 라인을 더블클릭한다고 해서 Multilines Edit Tools 창이 뜨지 않는다.
아래와 같은 도면에서 라인 정리를 하고자 할 때 라인을 더블클릭하면 Multilines Edit Tools 창이 뜬다.

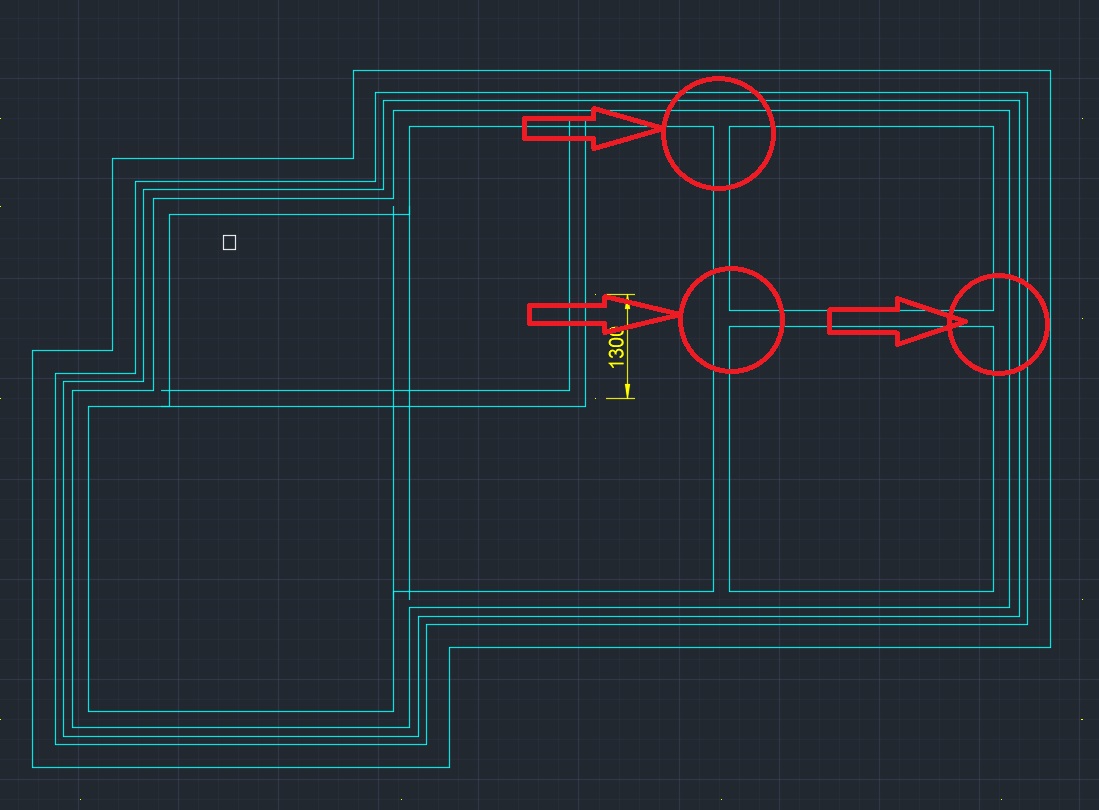

1. 기본전제 라인들



---

2. 라인을 더블클릭하면 나오는 Multilines Edit Tools 창



Merged Tee를 선택하고 Close

그리고 클릭순서는
안쪽 라인 (클릭) --> 바깥쪽


3. 라인 정리 전




---



4. 라인정리 후



---


5. 모두 정리된 라인
